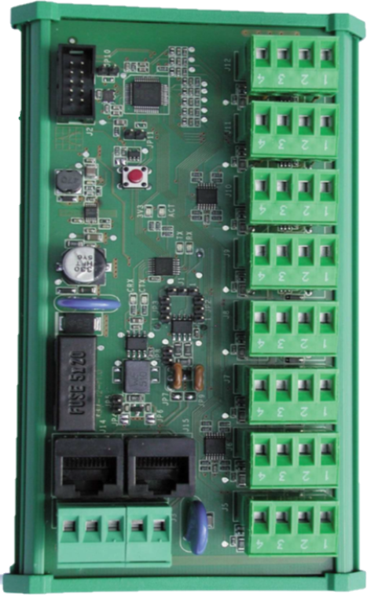

Cartes interfaces RS485
La REM-485-T2 est un module optionnel pour les centrales de type CM-80. Elle offre 8 entrées analogiques 4-20 mA et existe également en version boîtier ABS (240 x 191 x 107 mm) sous la référence REM-485-T2-B. Il se connecte à la centrale via une liaison série RS485 Modbus RTU (ou Bus CAN). Les différents états de la carte sont signalés par l’intermédiaire de LED (présence de l’alimentation, état des 8 sorties analogiques 4-20 mA, voies de communication Tx / Rx). Les raccordements s’effectuent sur bornes débrochables.
Applications
Traitement de l'eau
Industries agroalimentaires
Industries chimiques
Industries automobiles
Raffineries
La REM-485-T2 est un module optionnel pour les centrales de type CM-80. Elle offre 8 entrées analogiques 4-20 mA et existe également en version boîtier ABS (240 x 191 x 107 mm) sous la référence REM-485-T2-B. Il se connecte à la centrale via une liaison série RS485 Modbus RTU (ou Bus CAN). Les différents états de la carte sont signalés par l’intermédiaire de LED (présence de l’alimentation, état des 8 sorties analogiques 4-20 mA, voies de communication Tx / Rx). Les raccordements s’effectuent sur bornes débrochables.
| Mécaniques | |
Dimensions (L x H x P) |
Carte seule : 178 x 77 x 34,6 mm |
Poids (hors boîtier) |
300 g |
Couleur |
Boîtier : Gris RAL 7035 |
Matériau |
ABS |
Fixation |
Murale via 4 vis fournies |
| Eléctriques | |
Tension d’alimentation |
Nominal 24 VCC (10 à 32 VCC) |
Consommation veille / alarme |
63 mA / 230 mA |
Protection électrique |
Fusible 3 A |
Entrées |
8 entrées analogiques 4-20 mA |
| Environnementales | |
Indice de protection |
Boîtier : IP65 |
Température en fonctionnement / stockage |
de -40°C à +85°C / de -20°C à +70°C |
Humidité en fonctionnement / stockage |
≤ 90% HR / ≤ 90% HR |
Gamme CM-80 |
CENTRALES FEU & GAZ |
CM-80T5N-B, CM-80T5N-B24, CM-80T5N |
Note : |
Le câble RJ45 référence RAM-485-CCRJ50 est inclus dans la version boîtier mais doit être prévu lors de l’utilisation de la carte seule. |
Carte d’interconnexion pour entrées 4-20 mA
REM-D25
Boîtier ABS pour 2 cartes REM-485-T0 ou T2
BOX1-REM
Boîtier ABS pour 1 carte REM-485-T0 ou T2
BOX2-REM
Coffret en acier peint (400 x 600 x 250 mm)
2 modules REM-485 max.
BOX4060ETA
Coffret en acier peint (600 x 800 x 300 mm)
6 modules REM-485 max.
BOX6080ETA
Câble RJ45 pour modules REM-485
RAM-485-CCRJ50
